Das Bosch e-Bike System

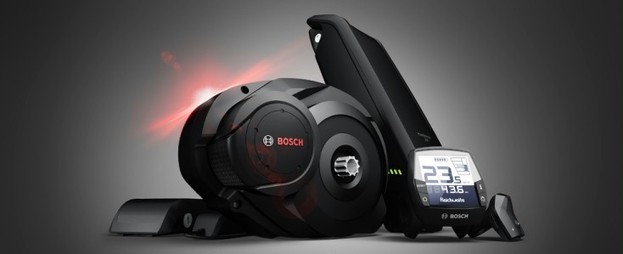

Bosch Performance Line 2014
Quelle: Bosch

Die neueste Generation: Bosch Active Line & Performance Line

Das Bosch e-Bike System hat sich in kürzester Zeit zum beliebtesten Pedelec-Antrieb im europäischen Markt entwickelt. Inzwischen kann Bosch auf eine beachtliche Liste von weit über 50 verschiedenen Markenherstellern blicken, die Ihre Antriebssysteme verwenden. Ein Grund für den Erfolg liegt sicherlich darin, dass Bosch auf viele bestehende Komponenten im Konzern zurückgreifen konnte. Das Ergebnis ist ein e-Bike System, welches perfekt auf die Bedürfnisse der e-Bike Fahrer abgestimmt ist. 2015 punktet Bosch neben der bewährten Active Line und Performance Line vor allem mit dem neuen Nyon Bordcomputer, der nicht nur die Restreichweite in km anzeigt, sondern auch ein Navigationssystem besitzt und vor Diebstahl schützt. Lesen Sie mehr weiter unten:

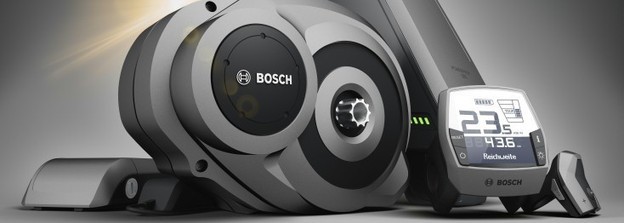

Bosch e-Bike Active Line

Bosch Active Line
Quelle: Bosch

Die neue Active Line richtet sich hauptsächlich an „Freizeit e-Biker“, die Ausflüge und kleine Touren oder alltägliche Erledigungen mit dem e-Bike fahren möchten. Mit grösster Präzision vereint das neue Antriebskonzept die Leistung der Drive Unit mit der des Fahrers und generiert daraus die perfekt dosierte Tretunterstützung. Die dafür nötige Energie ist immer dabei, in den leichten und variantenreichen PowerPacks. Optional kann die Active Line auch mit Rücktritt ausgestattet werden und sorgt damit für hohen Fahrkomfort. „Intuvia Active“ nennt sich die clevere Schaltzentrale am Bike.



Die Drive Unit Active Cruise bringt so einige Vorteile: es gibt sie in e-Bikes mit Naben- oder Kettenschaltung, das Volumen wurde reduziert und dadurch wurde auch das Gewicht verringert. Ebenso ist dadurch der Pedalabstand kleiner geworden und steigert somit die Ergonomie. Ausserdem überzeugt das neue Antriebssystem mit einem vibrationsarmen Motor und zugleich einer leistungsstärkeren Elektronik.

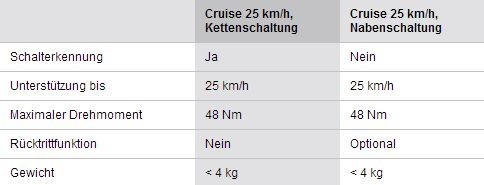

Übersicht: Bosch
Übersicht: Bosch

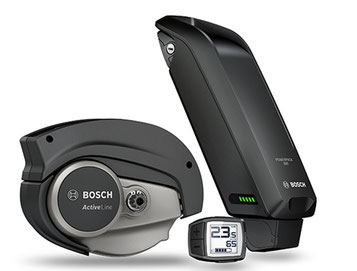

Bosch e-Bike Active Line: Update für 2018

Für die e-Bike Saison 2018 überarbeitet Bosch den bewährten Bosch Active Line Mittelmotor. Mit gerade einmal 2,9 kg wird er 2018 der leichteste Mittelmotor sein.

Bosch e-Bike Active Line: Update für 2018

Der Motor ist mit einem neuen Getriebe ausgestattet, die Bauweise ist nun noch kompakter und die Leistung liegt bei 40 Nm Drehmoment.

Ist der Motor ausgeschaltet oder fährt der Fahrer über 25 km/h nimmt der e-Bike Fahrer einen kaum spürbaren Tretwiderstand wahr, womit sich das e-Bike, wie ein ganz normales Velo fährt.

Alle, die sich über die sich an den lauten Hintergrundgeräuschen des Active Line Motors gestört haben, können sich freuen, denn der neue Bosch Active Line Motor ist praktisch geräuschlos. Das neue Getriebe macht es möglich.

Bosch Active Line Plus: Neuer Motor 2018

Der Mittelmotor Bosch Active Line wird ergänzt durch den neuen e-Bike Motor Bosch Active Line Plus. Der komfortable Active Line Plus Motor wendet sich dabei an e-Bike Fahrer, die mit ihrem e-Bike auch Überland-Touren fahren möchten.

Bosch Active Line Plus: Neuer Motor 2018

Der neue Motor eignet sich auch ideal für Pendler, die mit dem e-Bike zur Arbeit fahren wollen und damit aus ländlichen Regionen in die Stadt fahren.

Beim Mittelmotor Bosch Active Line Plus handelt es sich um ein harmonisches Antriebssystem, mit einem neuen Getriebekonzept, was für einen leisen Motor sorgt.

Ist der Motor ausgeschaltet oder fährt der Fahrer über 25 km/h nimmt der e-Bike Fahrer einen kaum spürbaren Tretwiderstand wahr, womit sich das e-Bike, wie ein ganz normales Fahrrad fährt. Der neue Active Line Plus Antrieb ist mit einer Leistung von rund 50 Newtonmeter ausgestattet und wiegt dabei nur rund 3,2 kg

Bosch e-Bike Performance Line

Bosch Performance Line
Quelle: Bosch

Die Bosch Performance Line als Gegenstück ist ausgelegt für sportliches und dynamisches Fahren. Sie generiert eine sportliche Unterstützung, sowohl bei der Beschleunigung bergauf oder auf gerader Strecke, jedes Gelände und jede Gangart wird leistungsstark unterstützt.



Das kraftvolle Antriebssystem besteht aus der Drive Unit Cruise (25 km/h) oder Speed (45 km/h), Power Pack 300 oder 400 und dem kompakten Charger. Hier ist der „Boardcomputer“ die „Intuiva Performance“.



Genau wie die Active Line, ist auch die Performance Line sportlich elegant designt.

Geeignet ist das Antriebssystem für eine Vielzahl von Mountain- und Trekkingbikes und alle anderen Sport-e-Bikes.

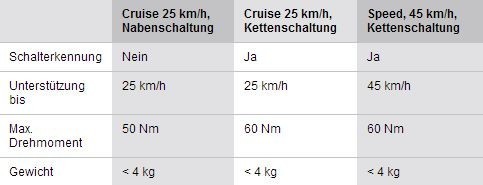

Übersicht: Bosch
Übersicht: Bosch

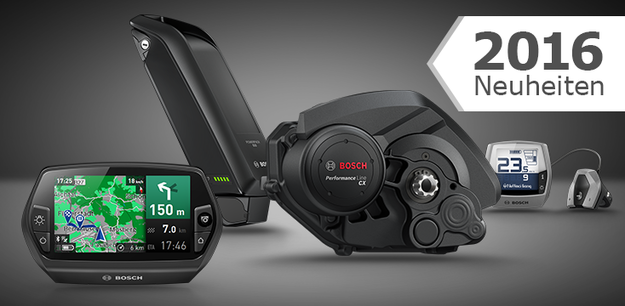

Neuheit 2016: Bosch Performance Line CX

Neuheit 2016: Bosch Performance Line CX

Für das Modelljahr 2016 gibt es von Bosch einen neuen e-Bike Antrieb: Bosch Performance Line CX.

Antrieb und Gehäuse:

bosch-performance-line-cx-gehäuse

Der Antrieb kommt mit einem zusätzlichen Leistungsplus von 75 Newtonmetern maximalen Drehmoment.

Bereits bei zwanzig Kurbelumdrehungen pro Minute entfaltet der Bosch Performance Line CX Motor seine ganze Kraft. Für den e-Bike Fahrer bedeutet das leichteres Anfahren am Berg oder beim Anfahren aus engen Kurven heraus. Bei geringer Trittfrequenz bietet der e-Bike Antrieb Bosch Performance Line CX eine Unterstützung bis zu 300%. Auch optisch wurde der Bosch Performance Line weiterentwickelt: das Gehäuse ist schlanker mit einer besserem Bodenfreiheit. Das Gehäuse ist pulverbeschichtet und ist somit zusätzlich geschützt Abnutzung.

Neu ist auch die Übersetzung. Ein 14er-Kettenblatt vorne auf der Motoreinheit in Kombination mit einer 10-42er-Kassette von Sram oder einem 11-42er-Pendant von Shimano. Damit lässt sich jeder Berg mühelos überwinden.

Akku Power Pack 500:

Akku Power Pack 500

Der Akku Power Pack 500 verfügt über eine höhere Akkukapazität. Der e-Bike Akku beim neuen Bosch Performance Line CX ist mit 500 Wh leistungsstärker als die Vorgängermodelle. Der Akku Power Pack 500 ist ideal für e-Mountainbiker, sportliche Fahrer und Pendler. In 4,5 Stunden ist der Akku wieder vollständig aufgeladen.

Nyon:

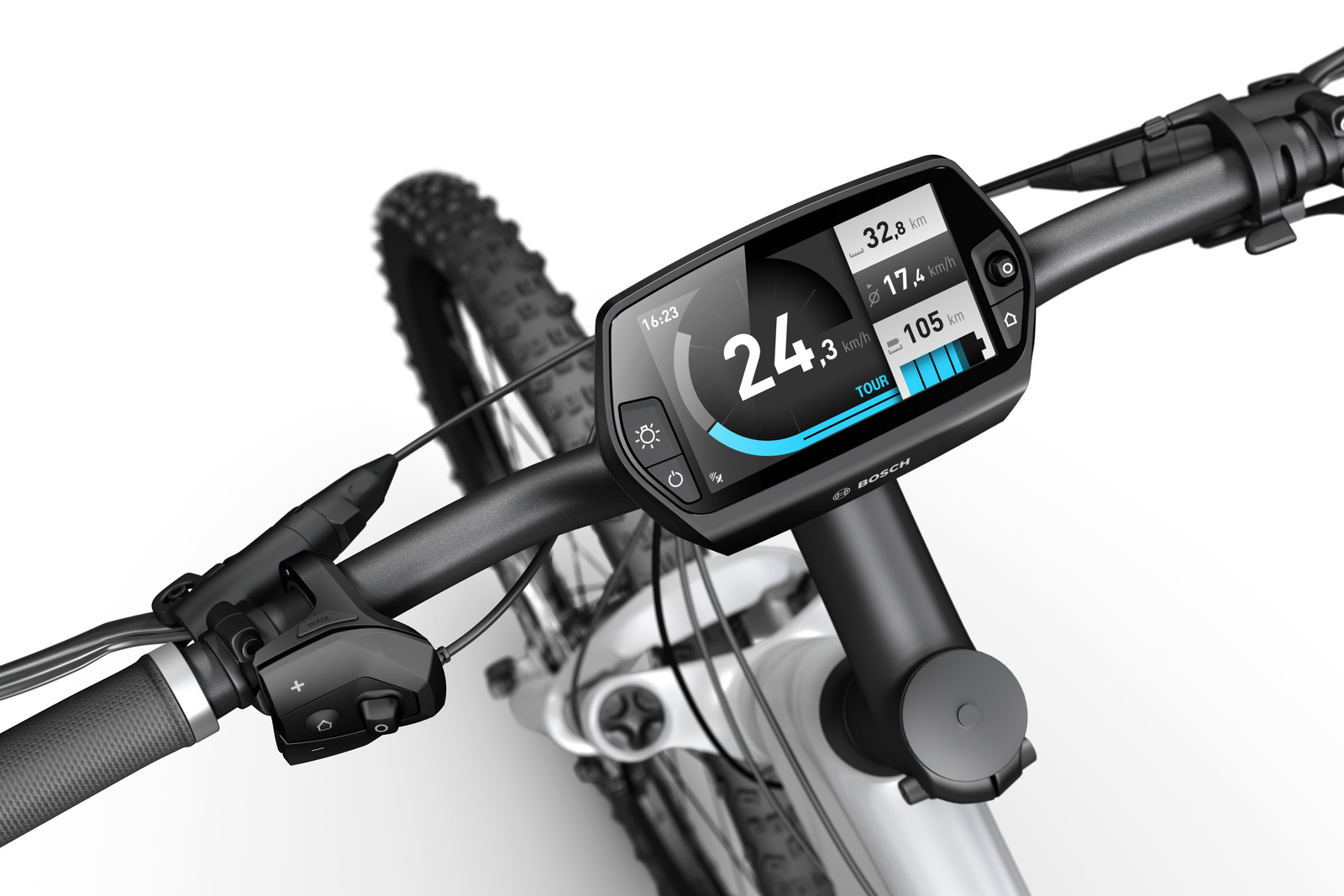

Bosch Nyon

Auch der Bordcomputer Bosch Nyon ist mit einigen Neuerungen ausgestattet. So ist es in Zukunft möglich, bis zu 10 Zwischenziele in die Routenplanung zu integrieren. Diese lassen sich auch direkt in der Kartenansicht platzieren. Für e-Mountainbikes wurde eine spezielle Routenfunktion entwickelt, die besonders geeignete MTB-Trails auswählt. Die Geodaten können mühelos ins e-Bike Connect Portal importiert werden. Integriert ist im Bordcomputer Bosch Nyon auch eine neue Anzeige Topo-Reichweite. Damit kann der Bordcomputer den genauen Aktionsradius ermitteln. Wird der Bordcomputer Nyon vor der Ausfahrt manuell kalibriert kann er dem Fahrer die exakte Höhe anzeigen. Mit 8 GB steht nun auch ein grösserer interner Speicher zur Verfügung.

eShift:

Bosch eShift

Für die elektronische Schaltlösung gibt es ebenfalls ein Update. Die Funktion eShift wurde gemeinsam mit den Schaltungsherstellern NuVinci, Shimano und Sram entwickelt.






Erhältlich ist sie in 3 unterschiedlichen Ausführungen:

  • Trittfrequenzbasierte, stufenlose NuVinci-Automatikschaltung, jetzt neu mit manuellem 9-Gang-Modus
  • Shimano Di2: Integrierte und elektrische Nabenschaltung, jetzt mit Auto-Downshift
  • Sram DD3 Pulse: Geschwindigkeitsabhängige und automatische Nabenschaltung, jetzt neu mit manuellem 3-Gang-Modus.

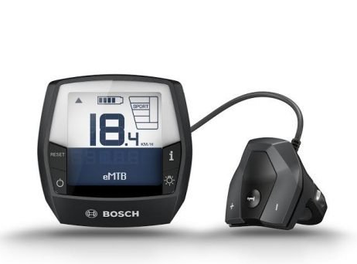

Update Bosch Performance Line CX: e-MTB Modus

Update Bosch Performance Line CX: e-MTB Modus

Ab Juli 2017 wird es für den Performance Line CX e-Bike Motor von Bosch ein Software Update geben.
Dieses Update bringt einen neuen Fahrmodus, den e-MTB Modus, speziell angepasst auf die Bedürfnisse von e-Mountainbikern. Der e-Bike Motor berechnet die Unterstützungsleistung entsprechend dem Pedaldruck. Der Bosch Performance Line CX passt sich damit also automatisch dem Fahrstil des Fahrers an, was für ein natürliches Fahrgefühl sorgt.

Durch den e-MTB Modus entscheidet der Pedaldruck, mit wie viel Leistung der Motor den Fahrer in der jeweiligen Fahrsituation unterstützt. Bei leichtem Druck auf das Pedal setzt der Motor ein, bei stärkerem Druck und Bedarf liefert der Antrieb maximale Leistung.
Das System reagiert dementsprechend auch auf schwächeren Druck auf das Pedal. Das bedeutet, dass sich mit einem e-Mountainbike auch enge und kurvige Abschnitte kontrolliert fahren lassen.

Dieses Feature ist ideal für anspruchsvolle e-Mountainbike Touren in abwechslungsreichem Gelände. Auch das Anfahren an steilen Anstiegen gelingt auf diese Weise geschmeidiger. Im Bosch Performance Line CX System ersetzt der e-MTB Modus den Sport Modus. Das maximale Drehmoment liegt bei 75 Nm.



Alle e-Bikes, die mit einem Bosch Mittelmotor Performance Line CX ausgestattet sind, werden mit dem Software Update ab Juli 2017 ausgestattet. In unseren e-motion e-Bike Shops können Sie sich das Software Update installieren lassen.

Bosch Classic Line

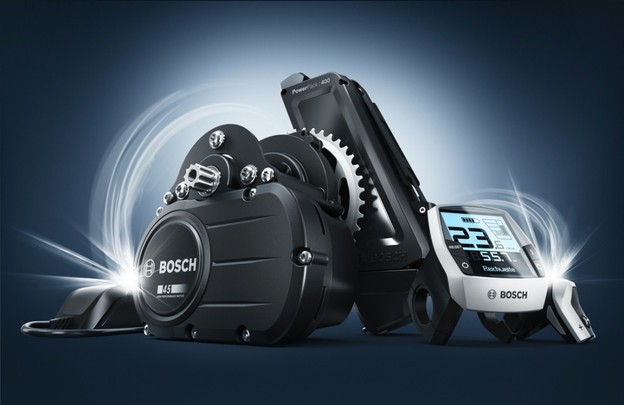

Bosch e-Bike System
Bosch eBike Drive Unit

Das klassische Bosch e-Bike System "Classic+" basiert auf drei verschiedenen Sensoren. Zum einen nimmt ein Drehmoment-sensor im Motor die Trittkraft auf. Ein Trittfrequenzsensor misst im Motor, wie schnell der Fahrer in die Pedalen tritt. Der dritte Sensor sitzt im Hinterrad und kontrolliert die Geschwindigkeit. Dieses System der drei Sensoren bietet ein grösstes Mass an Sicherheit und Zuverlässigkeit.


  • Die Drive Unit besteht aus den zentralen Komponenten Motor, Getriebe, Steuerelektronik und Sensorik.
  • Mit einer elektronischen Steuerung und 3 Sensoren für Drehmoment, Trittfrequenz und Geschwindigkeit ausgestattet, sorgt die Drive Unit für das einzigartige Bosch-Fahrgefühl.
  • Der tiefe Schwerpunkt des Mittelmotors mit seiner optimalen Gewichtsverteilung stabilisiert das eBike, sorgt für ein gutes, sicheres Fahrverhalten und optimale Wendigkeit.
  • Der Antrieb schafft eine kraftvolle, unmittelbare und homogene Unterstützung über den gesamten Geschwindigkeitsbereich – von Anfahren bis Höchsttempo.
  • Die kompakte, robuste und leise Drive Unit ist gegen Steinschlag, Schmutz und Spritzwasser geschützt.
  • Sie ist wartungsfrei.

Der Bosch Pedelecantrieb ist ein Mittelmotor der direkt das Kettenblatt antreibt. Dies heisst, dass der Motor ohne Umwege die Energie des Fahrers aufnimmt und mit einem festgelegten Multiplikator auf das Kettenblatt überträgt. Der zentrale Schwerpunkt garantiert ein optimales Fahrgefühl und Fahrverhalten. Der Bosch Antrieb ist zudem äusserst effizient und bietet eine maximale Akku-Reichweite.

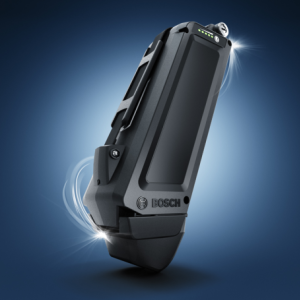

Bosch eBike Akkurahmen

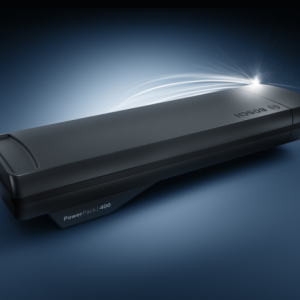

Bosch eBike Gepäckträger

Das Thema Akkus beherrscht ein global Player wie Bosch natürlich par excellence. Dies liegt unter anderem an der Pionierarbeit, die Bosch bereits im Bereich der Elektrowerkzeuge geleistet hat. Die Lithium-Ionen Akkus von Bosch garantierten höchste Energiedichte, Sicherheit und schauen auch noch gut aus.



Das Battery Management System (BMS) schützt den Akku vor Überladung, Unterspannung, Überhitzung. Die Spannung jeder einzelnen Zelle wird durch ein hochwertiges Single Cell Monitoring (SCM) gemessen. BMS und SCM sorgen für eine lange Lebensdauer. Dank modernster Lithium-Ionen-Technologie kommt es zu keinerlei Memory Effekt oder Selbstentladung.

Bosch eBike Ladegerät

Sparsam ist der Battery Pack aber nicht nur beim Platzbedarf, sondern auch beim Gewicht (nur 2,4 kg) und der Ladezeit: Innerhalb von nur zweieinhalb Stunden lädt der Power Charger die Batterie vollständig auf. 50% können schon innerhalb einer Stunde aufgeladen werden. Sie können also bei jeder Brotzeit-Pause den Akku für die Rückfahrt auftanken.


Der Bosch eBike Charger ist leise, kompakt und ideal für Unterwegs.



Ladezeit PowerPack 300: max. 2,5 Stunden bei 4 A (1,5 h für 80 % Ladung)

Ladezeit PowerPack 400: max. 3,5 Stunden bei 4 A (2 h für 80 % Ladung)



Gewicht: < 0,8 kg



Hier finden Sie die wichtigsten Fakten zum Bosch eBike System:



AKKU

  • Lithium Ionen Technologie
  • 300 Wh (36V, 8,2 Ah) Kapazität
  • 400 Wh (36V, 11 Ah) Kapazität
  • Akku durch Schloss gesichert



MOTOR

  • Mittelmotor mit 250W bis zu 50Nm Drehmoment
  • integrierte Sensoren
  • hohe Effizienz

Display - Nyon

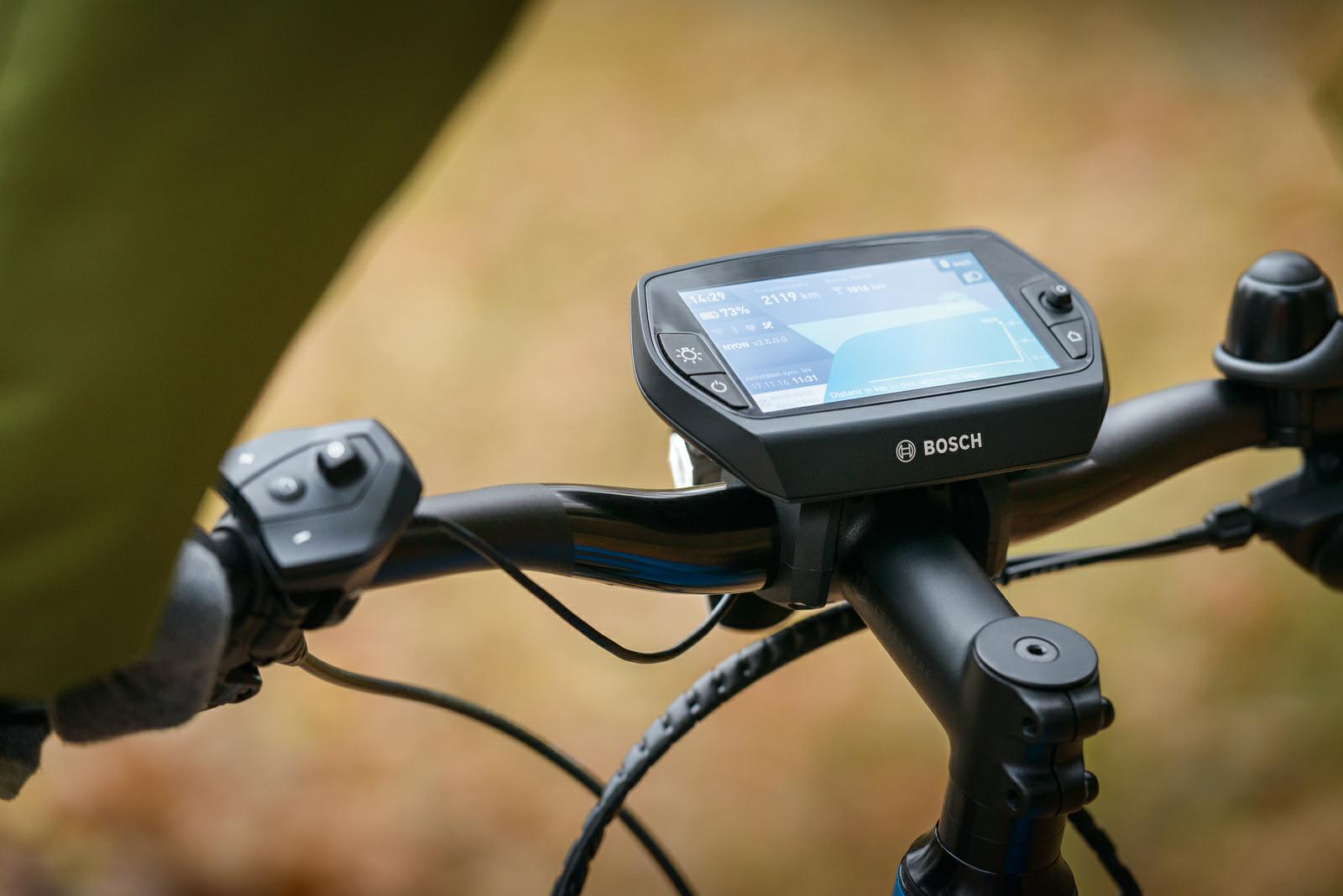

Bosch Nyon Display Bordcomputer

Seit Herbst 2014 gibt es das neue Nyon Display von Bosch. Ein wahres Wunder!



Mit Nyon Performance hat Bosch die erste e-Bike Steuerung entwickelt, die zusätzlich auch Navigationsgerät und Fitnesstrainer ist. Der Bord Computer des e-Bikes ist auch mit einem Smartphoneanschluss ausgestattet, worüber sich Musik steuern lässt.

Individualisierbares Display

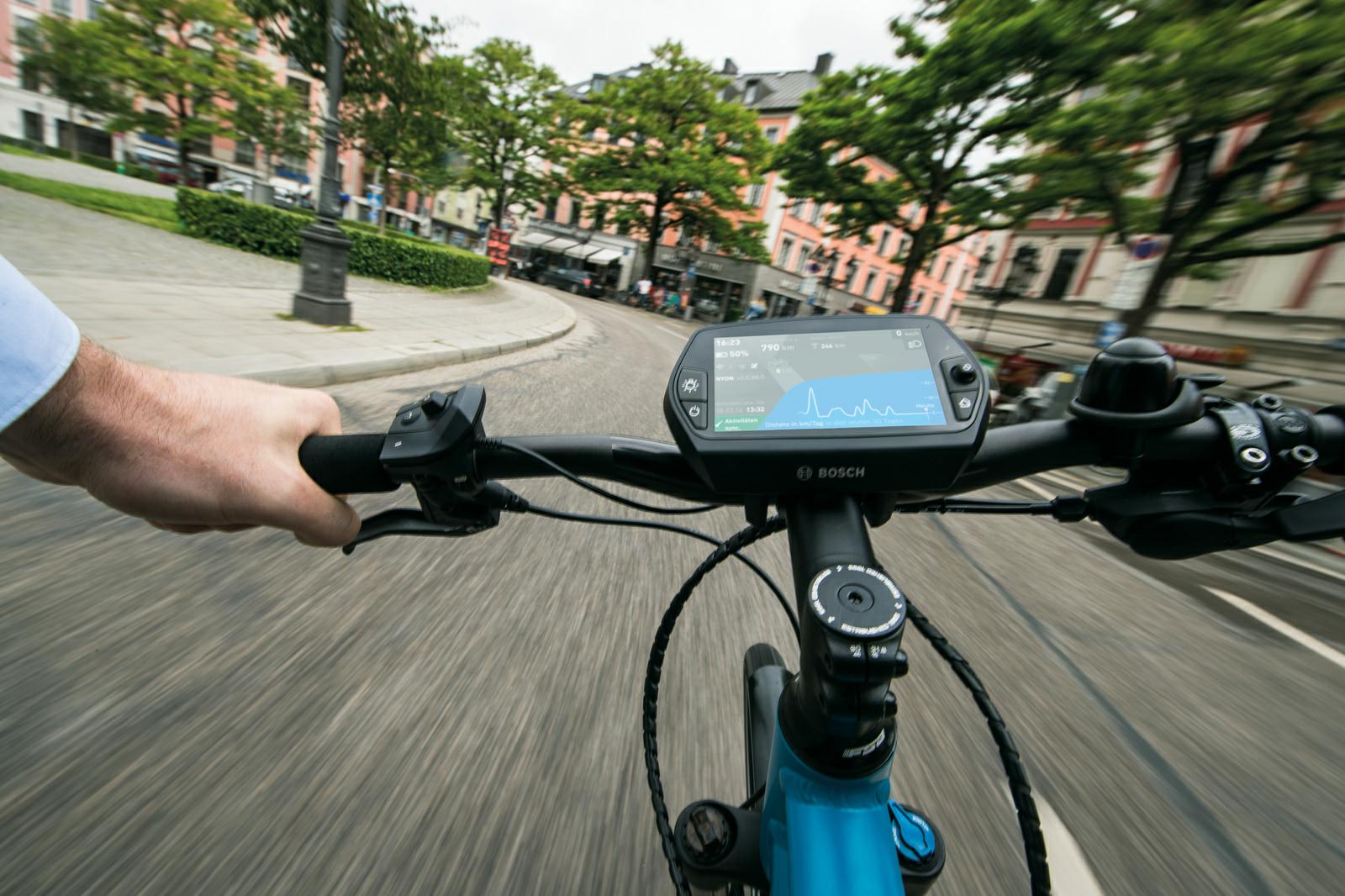

Nyon Display

Das Display ist 4,3 Zoll gross. Die transreflektorische Technologie ermöglicht dem Fahrer einen guten Blick aufs Display bei allen Lichtverhältnissen. Dank der separaten Bedieneinheit muss der Fahrer die Hände während der Fahrt auch nicht vom Lenker nehmen, um etwas einzustellen. Alle wichtigen Informationen werden auf dem e-Bike Display angezeigt: Geschwindigkeit, zurückgelegte Kilometer und der verbleibende Akkustand. Welche Informationen auf dem Bildschirm angezeigt werden sollen, kann der e-Bike Fahrer selbst entscheiden, indem er das Display seinen Bedürfnissen entsprechend individualisiert. Über die Bosch App kann ein Ride Screen und einen Favorite Screen eingestellt werden. Mithilfe der Smartphoneanbindung werden auf dem Display auch eingehende Nachrichten angezeigt. Antworten kann der Fahrer darauf aus Sicherheitsgründen allerdings nicht.

Nyon – Navi und Fitnesstrainer

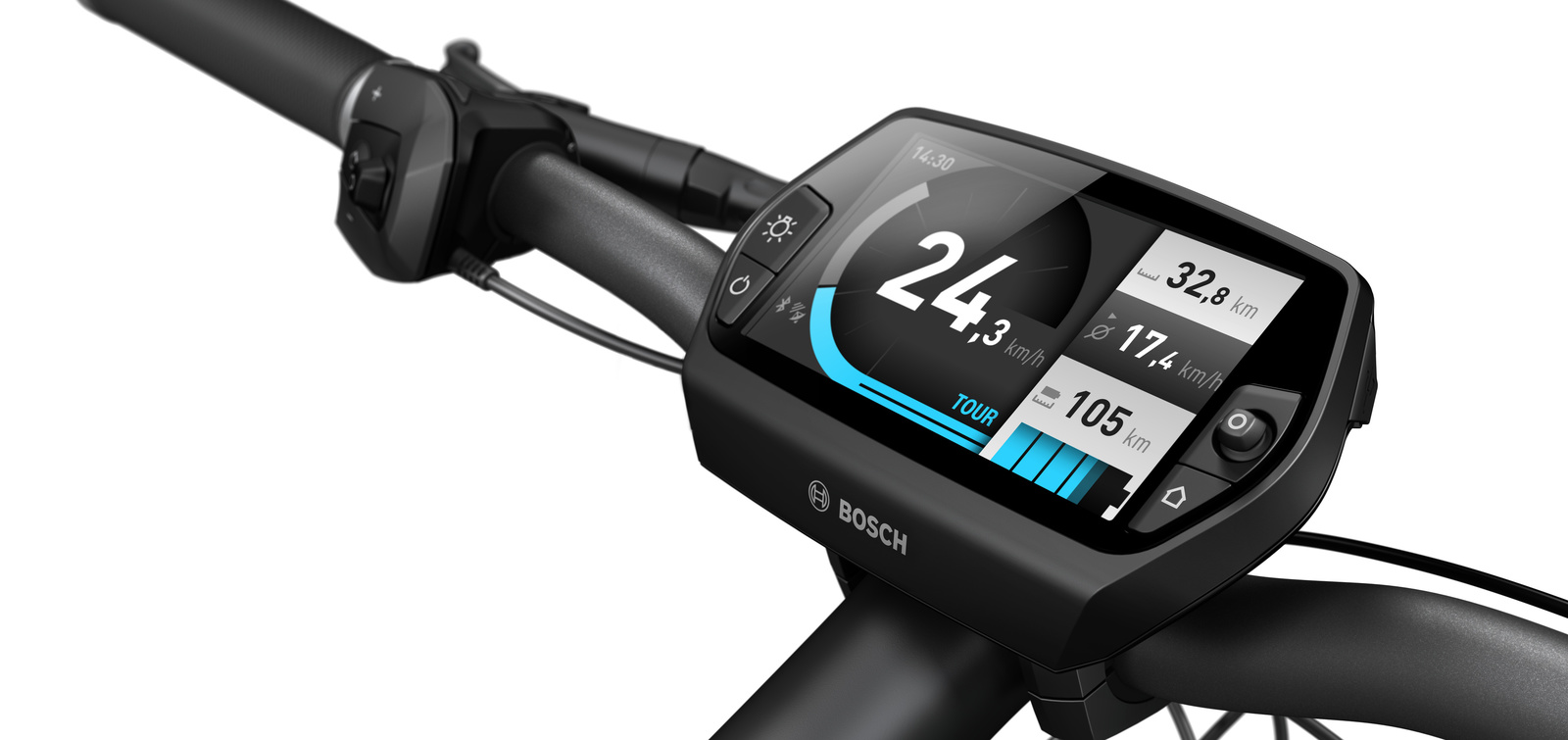

Bosch Nyon Performance Display und Navigationssystem

Der e-Bike Fahrer kann auch die Motorsteuerung individuell anpassen, indem er den passenden Unterstützungsmodus auswählt. Neben der e-Bike Steuerung ist Nyon Performance auch ein Navigationssystem, mit einer Ansicht in 2D und 3D. Bei der Berechnung der e-Bike Route wird neben dem Fahrverhalten auch die Topografie mit eingerechnet, sodass dem Fahrer die optimale Strecke angezeigt werden kann. Neben all diesen Funktionen ist Nyon Performance auch ein Fitnesstrainer. Ein Herzfrequenz-Brustgurt kann über Bluetooth mit Nyon verbunden werden. Darüber ermittelt das Gerät Herz- und Trittfrequenz, sowie Fahrleistung, Kalorienverbrauch und Trainingseffizienz. Die gemachten Fortschritte im Training kann der Fahrer später im Bosch Online Portal nachverfolgen.

Bosch Nyon Performance - alle Funktionen im Überblick

Funktionen:

  • Erster all-in-one eBike-Bordcomputer mit separater Bedieneinheit
  • Mit e-Bike-, Navigations-, Fitness- und Internet-Funktionen
  • Rad-optimiertes Navi mit Moving Map in 2D und 3D
  • Bluetooth-Verbindung zu einem Herzfrequenz-Brustgurt ermöglicht viele Trainingsfunktionen
  • Durch Smartphone-Anbindung werden SMS und Anrufe angezeigt, zusätzlich ist eine Musicplayer-Steuerung möglich



Hightech-Highlights:

  • Grosses 4,3 Zoll Farb-Display
  • Intelligente Restreichweitenberechnung berücksichtigt Topografie und Fahrverhalten
  • Micro-USB-Schnittstelle
  • Wasserdicht bei geschlossener USB-Kappe

Individualisierung:

  • Individualisierbares Screen-Layout
  • Motorunterstützung der 5 Fahrmodi ist individuell einstellbar

DISPLAY - Intuvia

Bosch eBike Boardcomputer

Auch beim Display Intuvia hat sich Bosch viele Gedanken macht. Zum einen leuchtet es im Dunkeln und ist mit der Hand / Finger gut zu erreichen, da es auf dem Lenker sehr nah am linken Griff platziert ist. Das Geniale ist, dass man das Display mit einer kurzen Viertelumdrehung abnehmen kann. Als Diebstahlschutz sozusagen. Das Bosch Display liefert sehr übersichtlich eine Vielzahl von Informationen über die Systemeinstellungen, Reichweiten und praktische Fahrradcomputerfunktionen.



Der Boardcomputer ist mit einer separaten Bedieneinheit ausgerüstet für einfache, sichere und intuitive Bedienung bei optimaler Lesbarkeit.

  • verschiedene Modi: Turbo, Sport, Tour, Eco, Off
  • Informationen zu: Reichweite, Strecke, Uhrzeit,
  • maximale Geschwindigkeit,
  • Durchschnittsgeschwindigkeit, Fahrzeit
  • Off-Board-Modus: auch vom Fahrrad abgenommen lassen sich alle Tourdaten abrufen
  • USB-Schnittstelle: Smartphone oder MP3-Player unterwegs aufladen
  • Schiebehilfe
  • Gewicht: 140 g

Gemeinsam mit der separaten Bedieneinheit am Griff bildet Intuvia die intelligente und multifunktionale Steuerung, die sich sicher und einfach bedienen lässt, ohne dass die Hand vom Lenker genommen werden muss. Perfekt ablesbar ist das Display zugleich auch Informationsspeicher zum Abnehmen.



Eco, Tour, Sport und Turbo sind die wählbaren Fahrmodi. Je Modi kann die Unterstützungsintensität mit den Stufen 1, 2, 3 oder 4 gewählt werden. Mit der Stufe 0 wird die Unterstützung des Pedelecs komplett abgestellt. Ausserdem werden Batterieladezustand, Momentangeschwindigkeit, durchschnittliche Geschwindigkeit, Gesamtstrecke, Tageskilometer und besonders praktisch, die Restreichweite angezeigt.



Eco

wirksame Unterstützung bei maximaler Effizienz für maximale Reichweite

Tour

gleichmässige Unterstützung für Touren mit grosser Reichweite

Sport

unmittelbare, kraftvolle Unterstützung für sportives Fahren im Gelände als auch im Stadtverkehr (Start/Stopp)

Turbo

direkte, maximal kraftvolle Unterstützung bis in höchste Trittfrequenzen für ambitioniertes, sportives Fahren



  • Eco: Zusätzliche Unterstützung 30 %
  • Tour: Zusätzliche Unterstützung 100 %
  • Sport: Zusätzliche Unterstützung 180 %
  • Turbo: Zusätzliche Unterstützung 250 %
Bosch Charger
Bosch Drive Unit Active Line
Bosch Intuiva Active Line
Bosch Power Pack 300

Sie möchten mehr Informationen über das Bosch e-Bike System oder Bosch e-Bikes testen? Dann kontaktieren Sie Ihren e-motion e-Bike Experten vor Ort!
